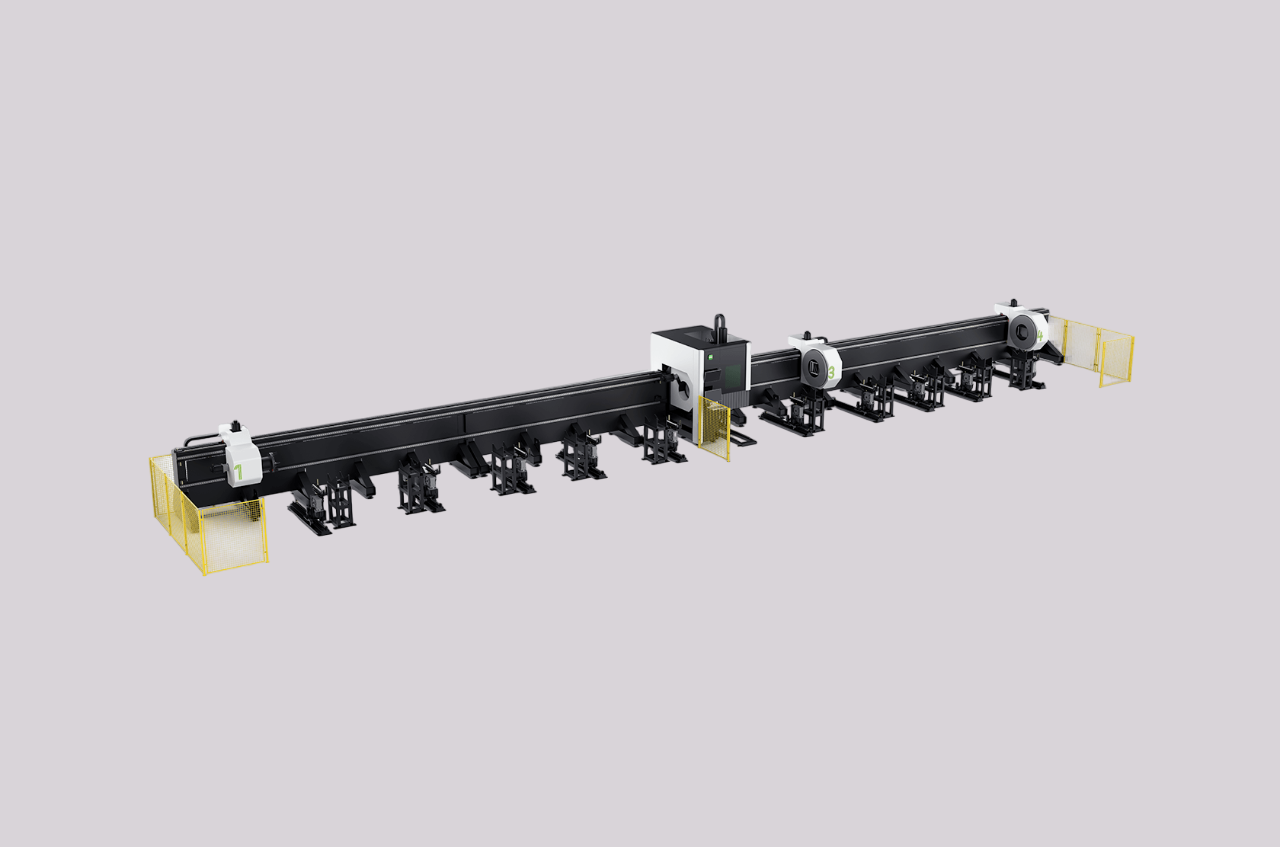

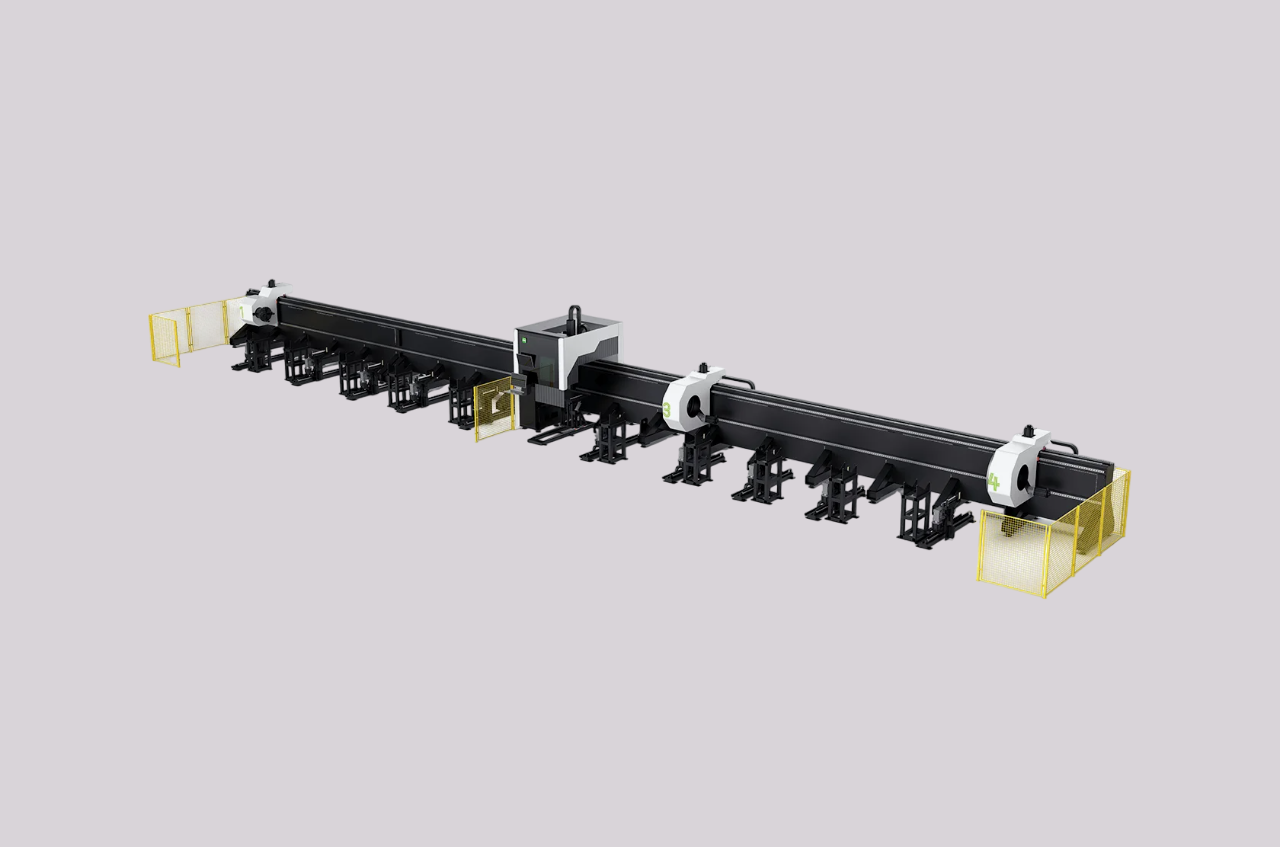

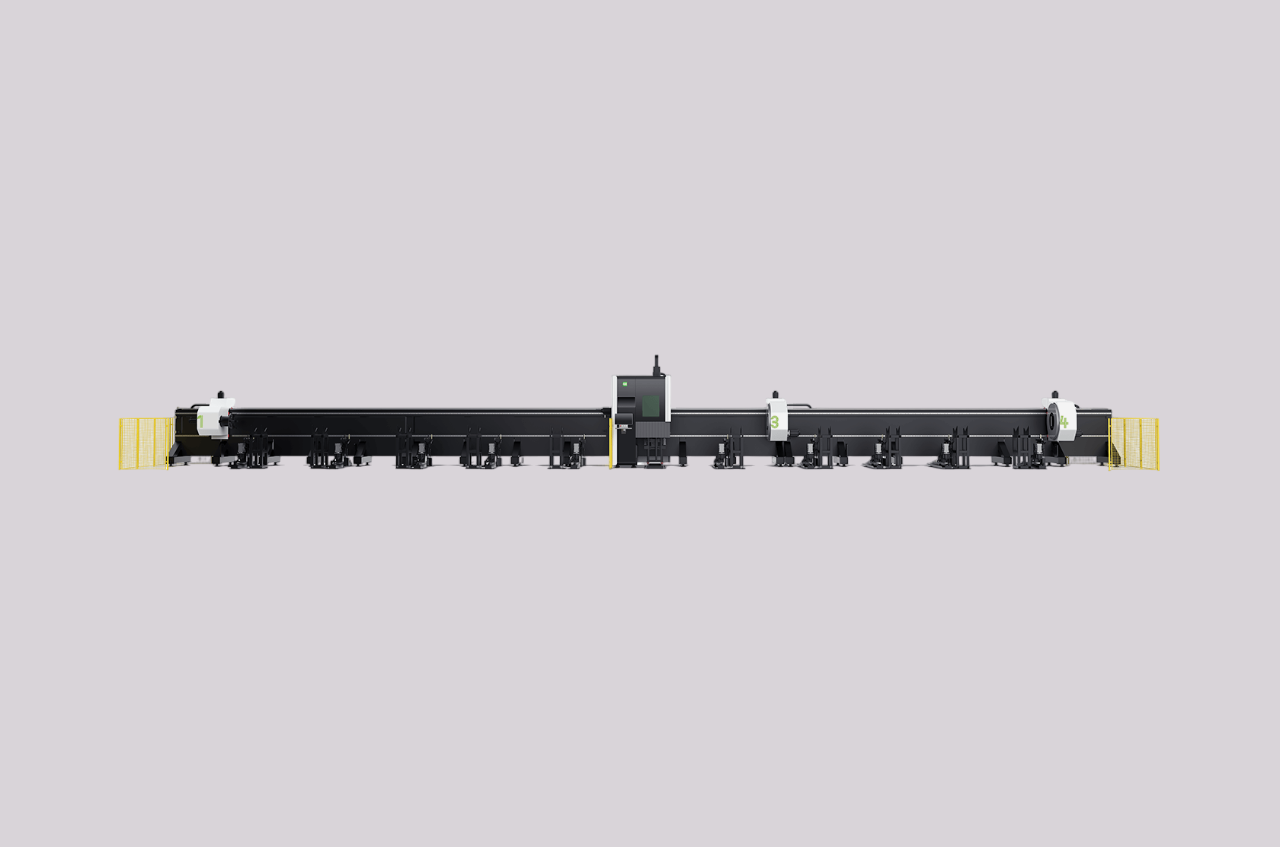

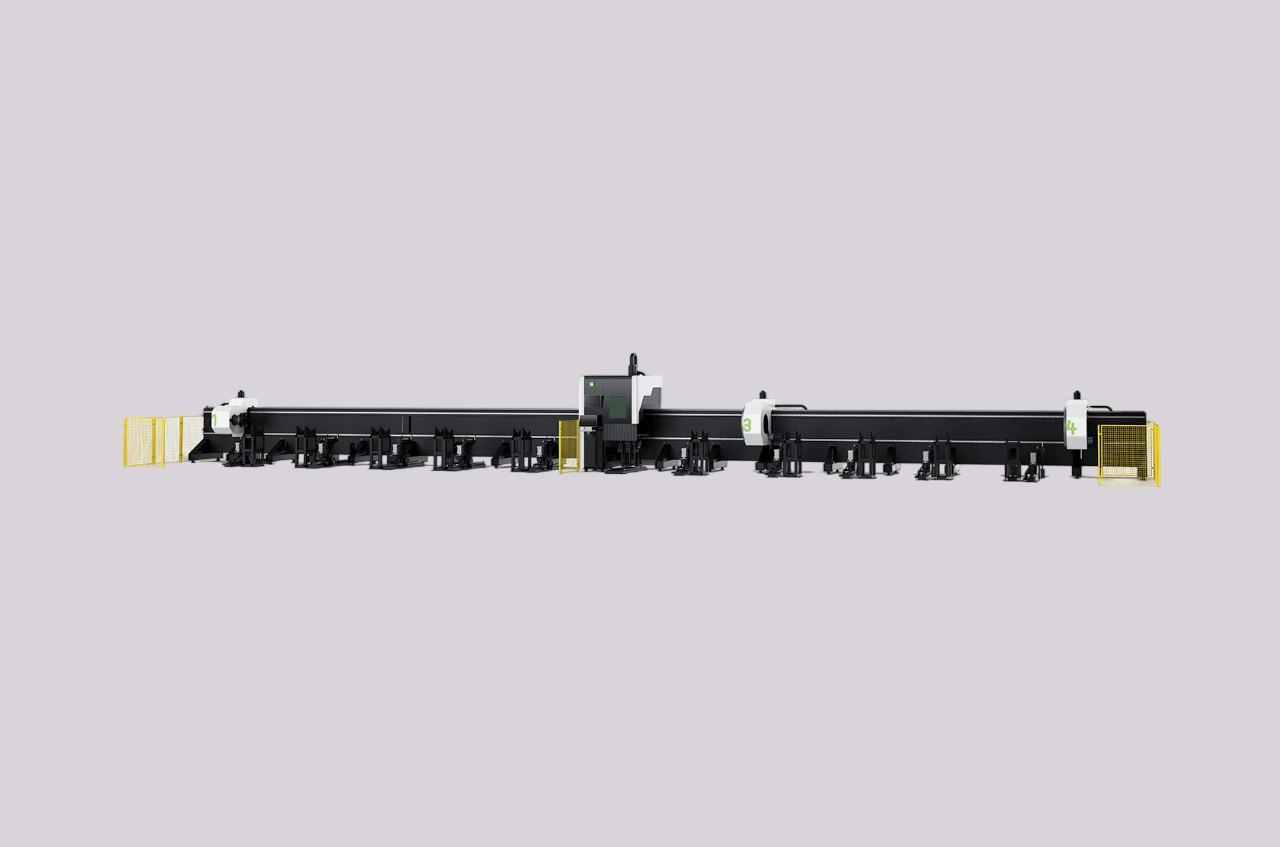

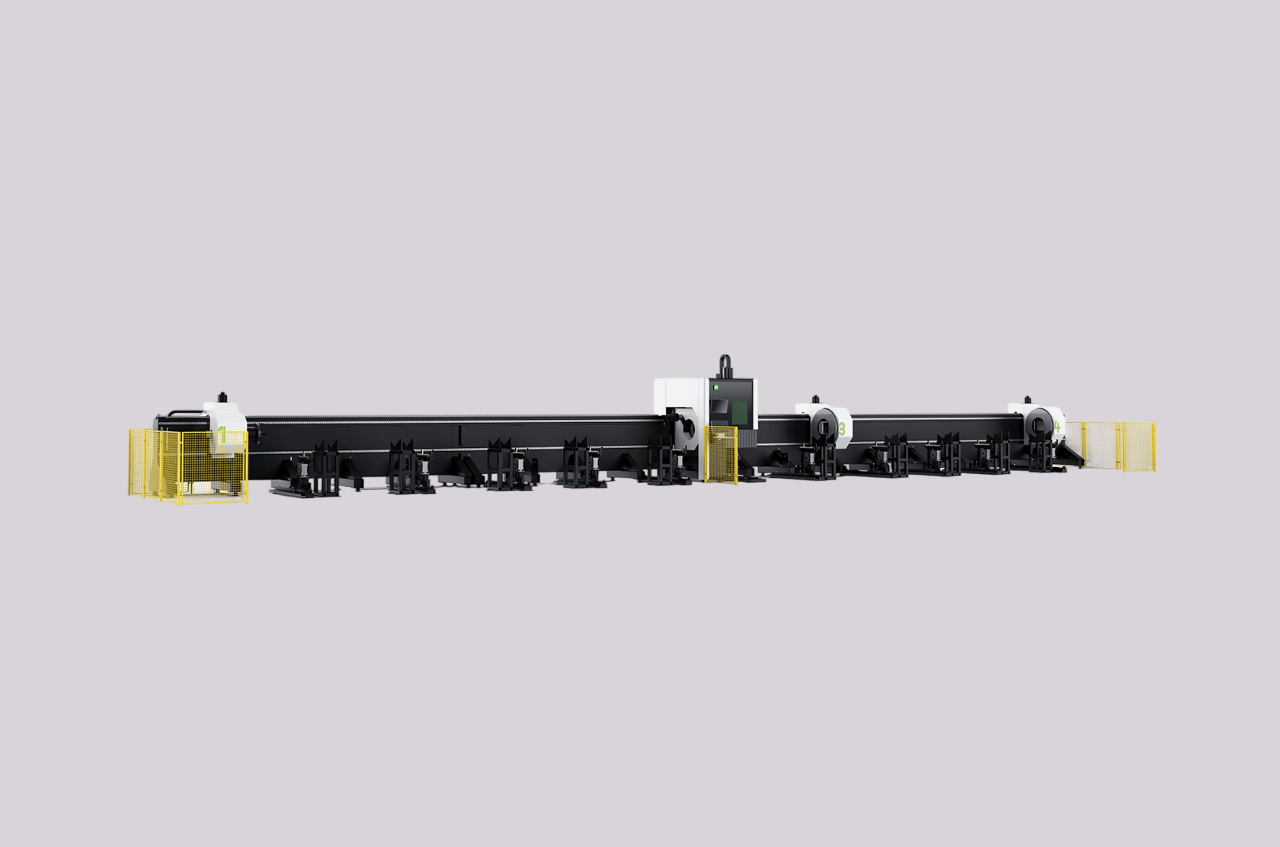

Станок для лазерной резки труб TZ 12055 + Z12
Лазерный станок для резки труб TOYAR-TZ 12055 + Z12 предназначен для обработки круглых, овальных труб, квадратных, прямоугольных профилей, двутавровых балок, уголков, швеллеров из обычной и углеродистой стали, нержавеющей стали и других металлов.
Станок оснащен системой из четырех подвижных патронов, которая позволяет использовать реверсивный способ обработки с нулевым хвостом изделий различного диаметра - от 5 мм до 550 мм; и различной длины – до 12 метров. Сварная станина со встроенным цельным профилем обладает высокой прочностью. Технические характеристики комплектующих увеличивают максимальную несущую способность лазерного станка до 1800 кг.
Характеристики
|
Лазерный источник |
|
|
Тип лазера |
Иттербиевый волоконный |
|
Передача луча |
Через оптоволокно |
|
Режимы реза/излучения |
Импульсный, непрерывный |
|
Длина волны лазерного излучения, Нм |
1080 |
|
Система движения и позиционирования |
|
|
Кинематическая схема |
Портальная, лист неподвижен |
|
Диаметр обрабатываемой трубы, мм |
40-550 |
|
Диагональ обрабатываемой квадратной трубы, мм |
40-550 |
|
Точность позиционирования, мм |
0,05 |
|
Макс. Установленная скорость перемещения заготовок, м/мин |
50 |
|
Повторяемость, мм |
0,05 |
|
Макс. Скорость патрона, об/мин |
50 |
|
Дискретность задания положения, мкм |
0,5 G |
|
Система поддержания фокуса |
бесконтактная |
|
Нагрузка на патрон, кг |
1 800 |
|
Мощность лазерного источника |
12 кВт |
|
Лазерная головка |
BOCI BLT540H (с 3D резкой) |
|
Тип охлаждения |
Водяной чиллер |
|
Система приводов по Z |
Шарико-винтовая пара TBI |
|
Серводвигатель |
INOVANCE, КНР |
|
Направляющие |
HIWIN ,Тайвань |
|
Редуктор |
KOFON, КНР |
|
Программное обеспечение |
Cypcut (FSCUT5000A) |
|
Пневматические компоненты |
SMC, Япония |
|
Электронные компоненты |
Schneider/OMROM, Франция |
|
Образ движения патрона |
Полный автоматический. пневматический |
|
Электропитание |
380 В ± 5 %; 50Гц; 3 - фазы |
