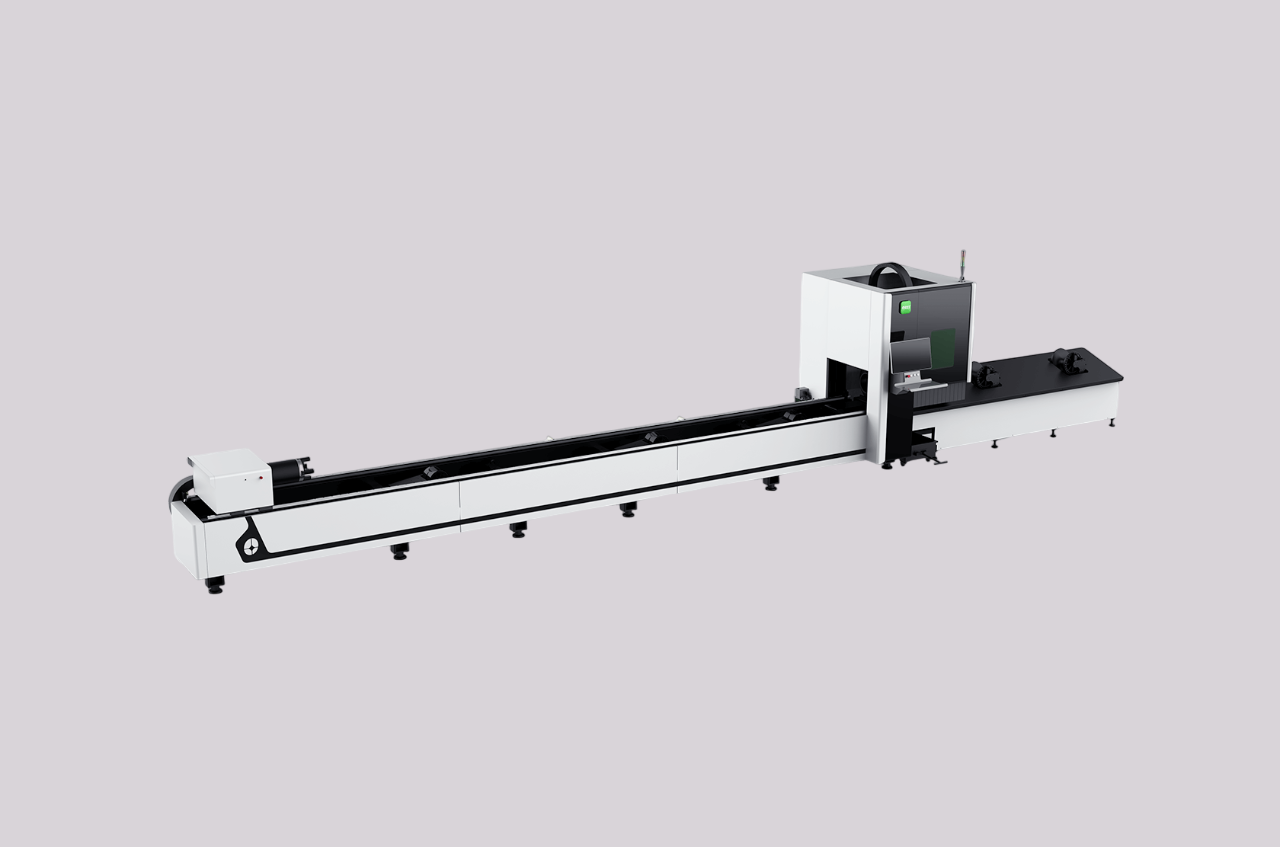

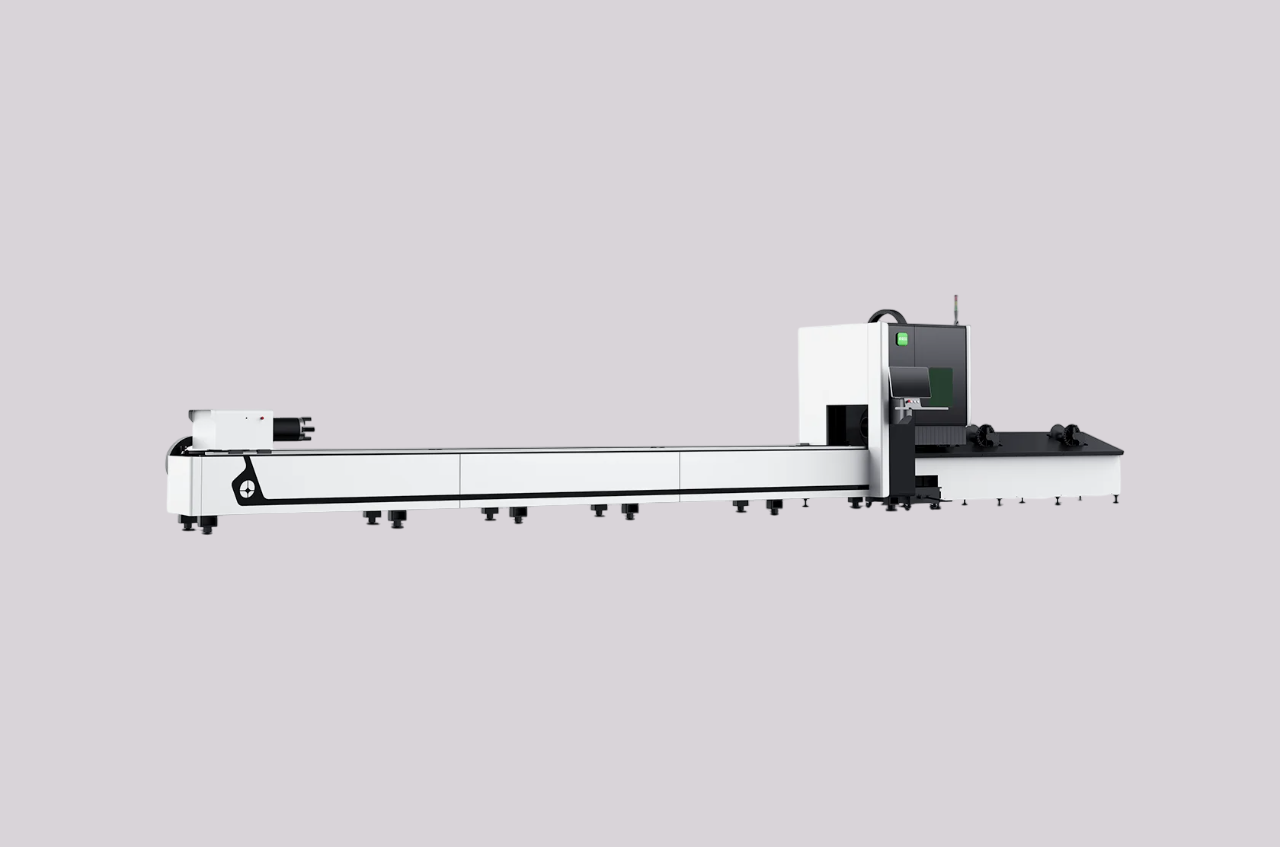

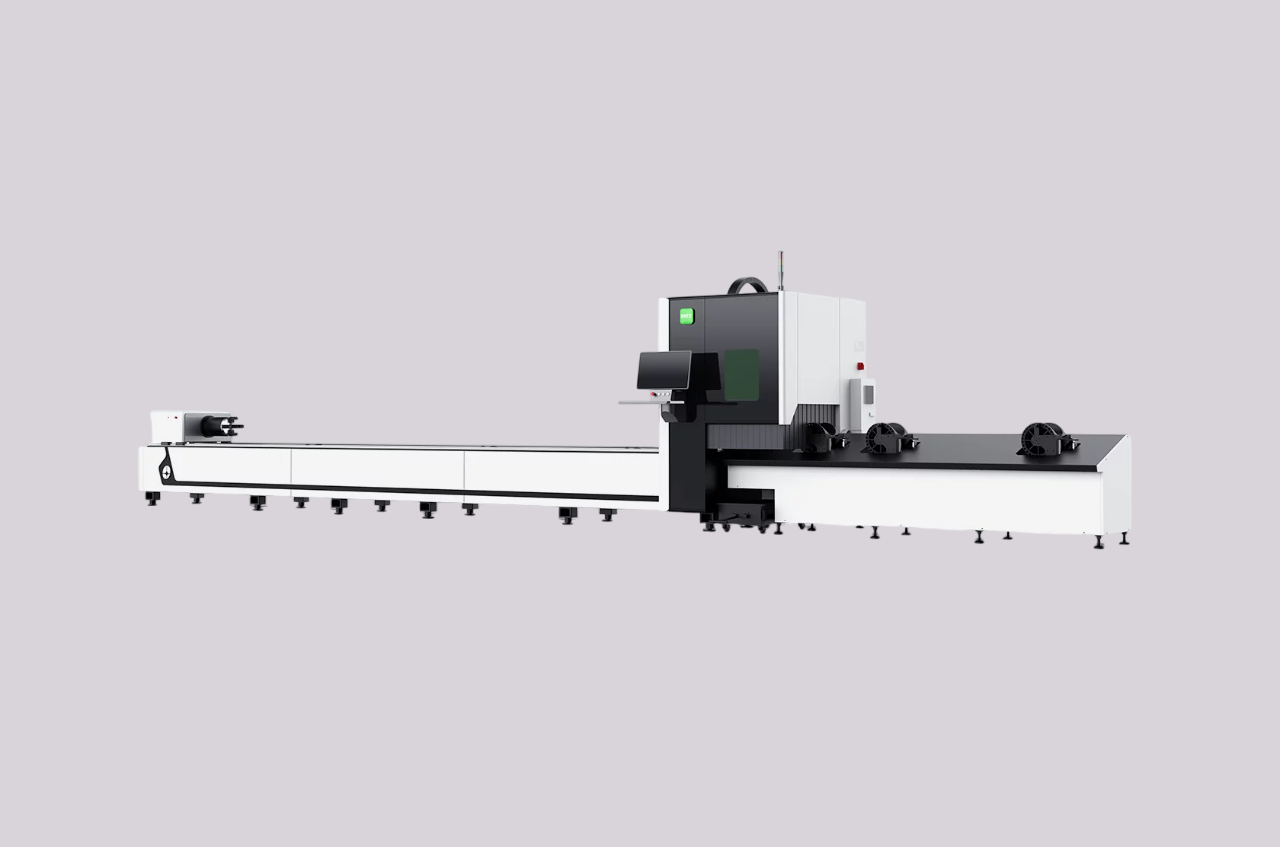

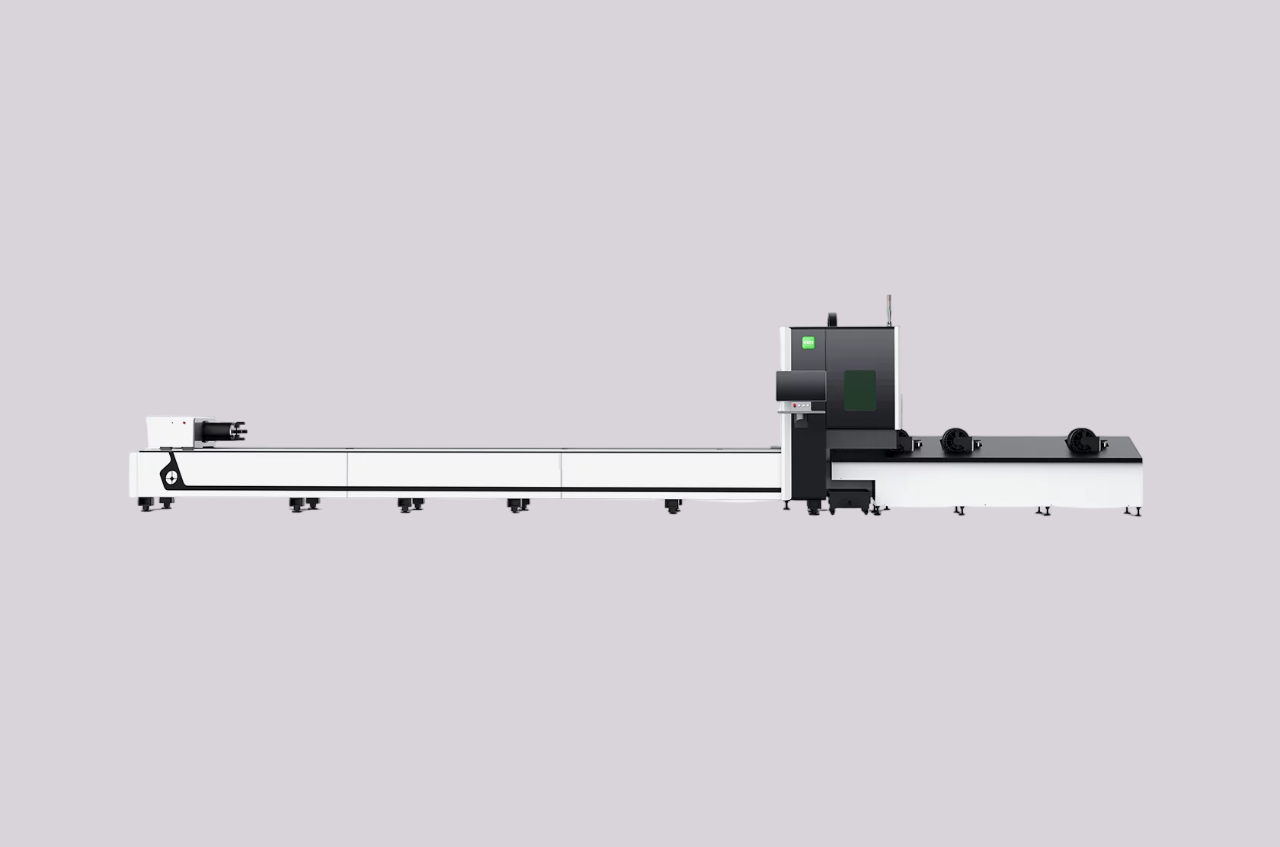

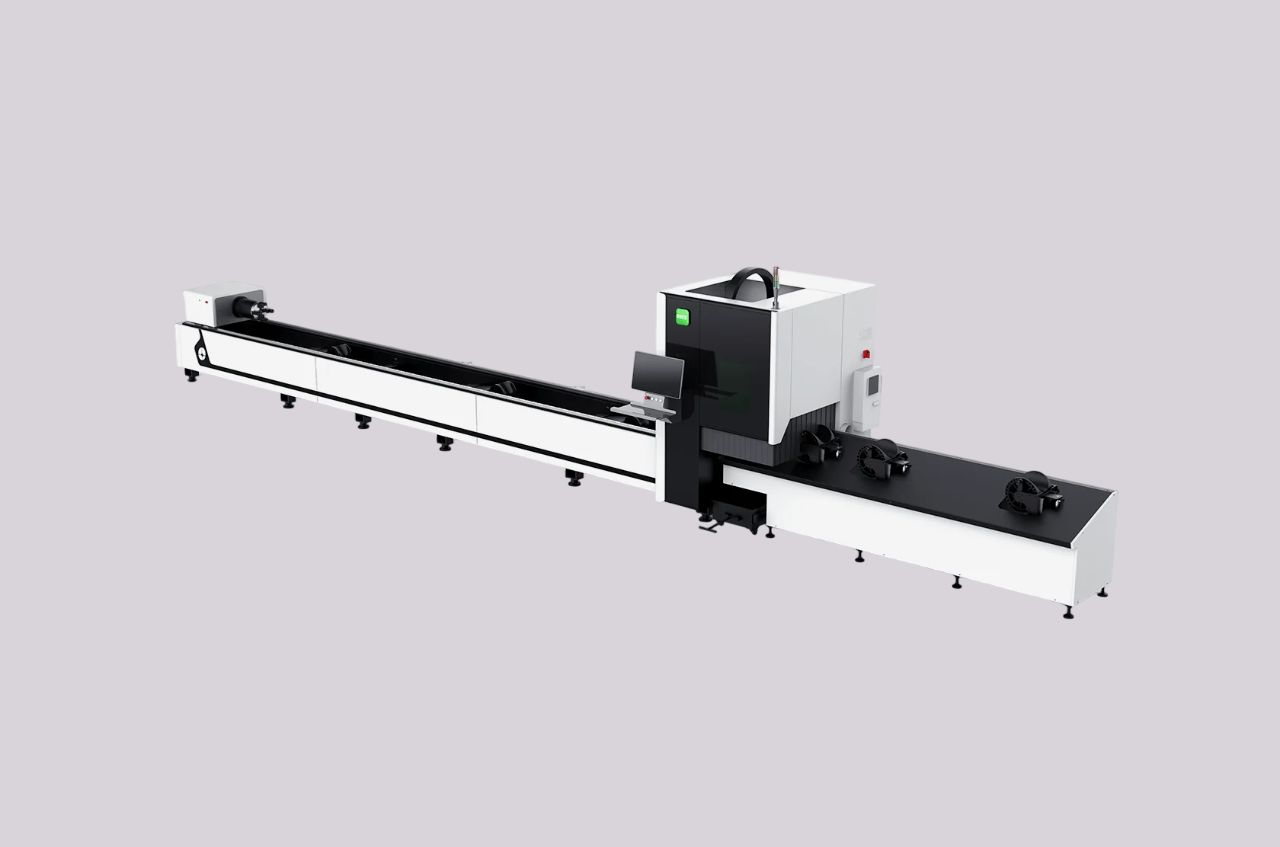

Станок для лазерной резки труб TG 6035
Серия TG отличается доступностью и легкостью в установке на производстве: относительно небольшие габариты станка не требуют специальной платформы для установки.
Лазерный станок для резки труб предназначен для обработки труб различного профиля и диаметра: круглая труба Ø10-350 мм, квадратная труба □ 10-350 мм. Станок укомплектован двумя двойными пневматическими самоцентрирующиеся патронами, грузоподъемностью 900 кг.
TOYAR –TG 6035 оснащен оптической измерительной системой, которая в режиме реального времени способна исправить осевые погрешности обрабатываемых труб и профилей, что обеспечивает точность изготавливаемых деталей.
Характеристики
|
Лазерный источник |
|
|
Тип лазера |
Иттербиевый волоконный |
|
Передача луча |
Через оптоволокно |
|
Режимы реза/излучения |
Импульсный, непрерывный |
|
Длина волны лазерного излучения, Нм |
1080 |
|
Система движения и позиционирования |
|
|
Диаметр обрабатываемой трубы, мм |
10-350 |
|
Диагональ обрабатываемой квадратной трубы/ мм |
10-350 |
|
Максимальная длина трубы/мм |
6300 |
|
Дина остатка/мм |
120 |
|
Точность позиционирования/ мм |
0,05 |
|
Макс. Установленная скорость перемещения заготовок, м/мин |
50 |
|
Повторяемость/ мм |
0,05 |
|
Макс. Скорость патрона, об/мин |
80 |
|
Дискретность задания положения/ мкм |
0,8 G |
|
Нагрузка на патрон/ кг |
900 |
|
X-ось мощность двигателя/ кВт |
0.75 кВт; INOVANCE |
|
Y-ось мощность двигатель/ кВт |
4.4 кВт; INOVANCE |
|
Z-ось мощность двигатель/кВт |
0.75 кВт; INOVANCE |
|
X-ось ширина направляющей/ мм |
30 мм |
|
Y-ось ширина направляющей/ мм |
35 мм |
|
Z-ось ширина направляющей/ мм |
20 мм |
|
Мощность лазерного источника/ кВт |
6 |
|
Лазерная головка |
Raytools BM06K(6KW)
|
|
Система приводов |
Шарико-винтовая пара TBI |
|
Серводвигатель |
INOVANCE, КНР |
|
Направляющие |
HIWIN ,Тайвань |
|
Редуктор |
KOFON, КНР |
|
Программное обеспечение |
Cypcut (FSCUT3000DE) |
|
Пневматические компоненты |
SMC, Япония |
|
Электронные компоненты |
Schneider, Франция |
|
Электропитание |
380 В ± 5 %; 50Гц; 3 - фазы |
|
Общий вес/кг |
~ 4760 |
|
Габариты/мм |
~ 9280*1720*2300 |
