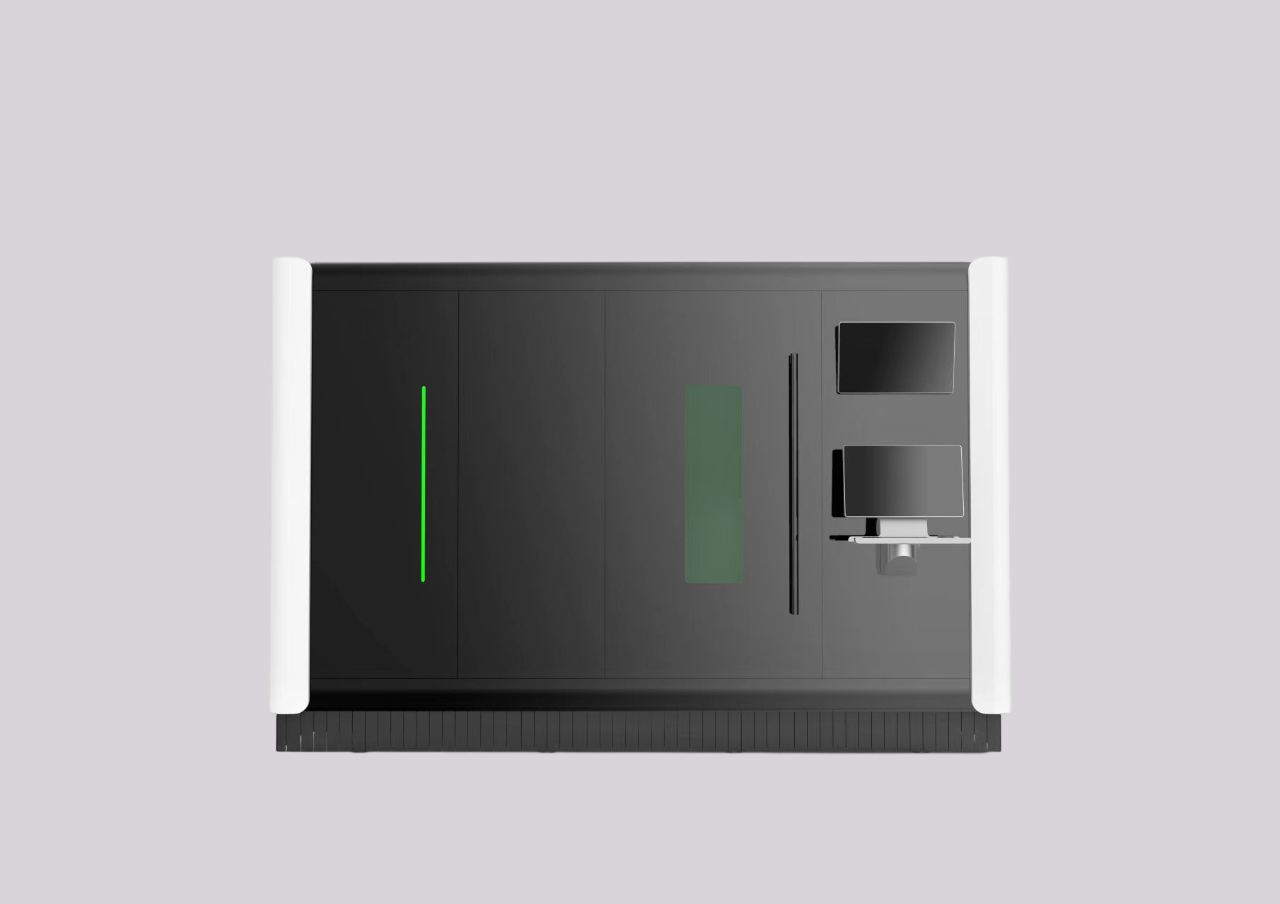

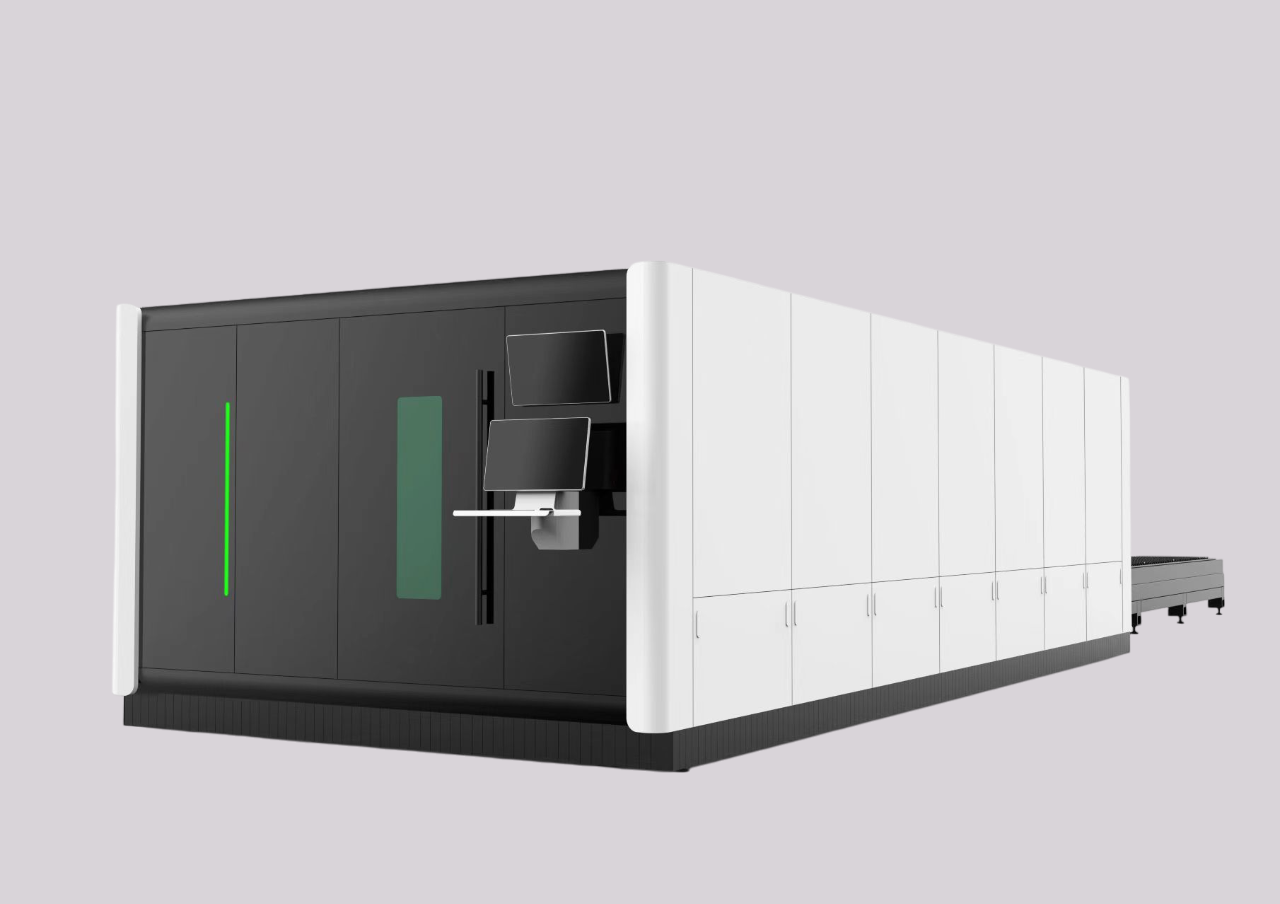

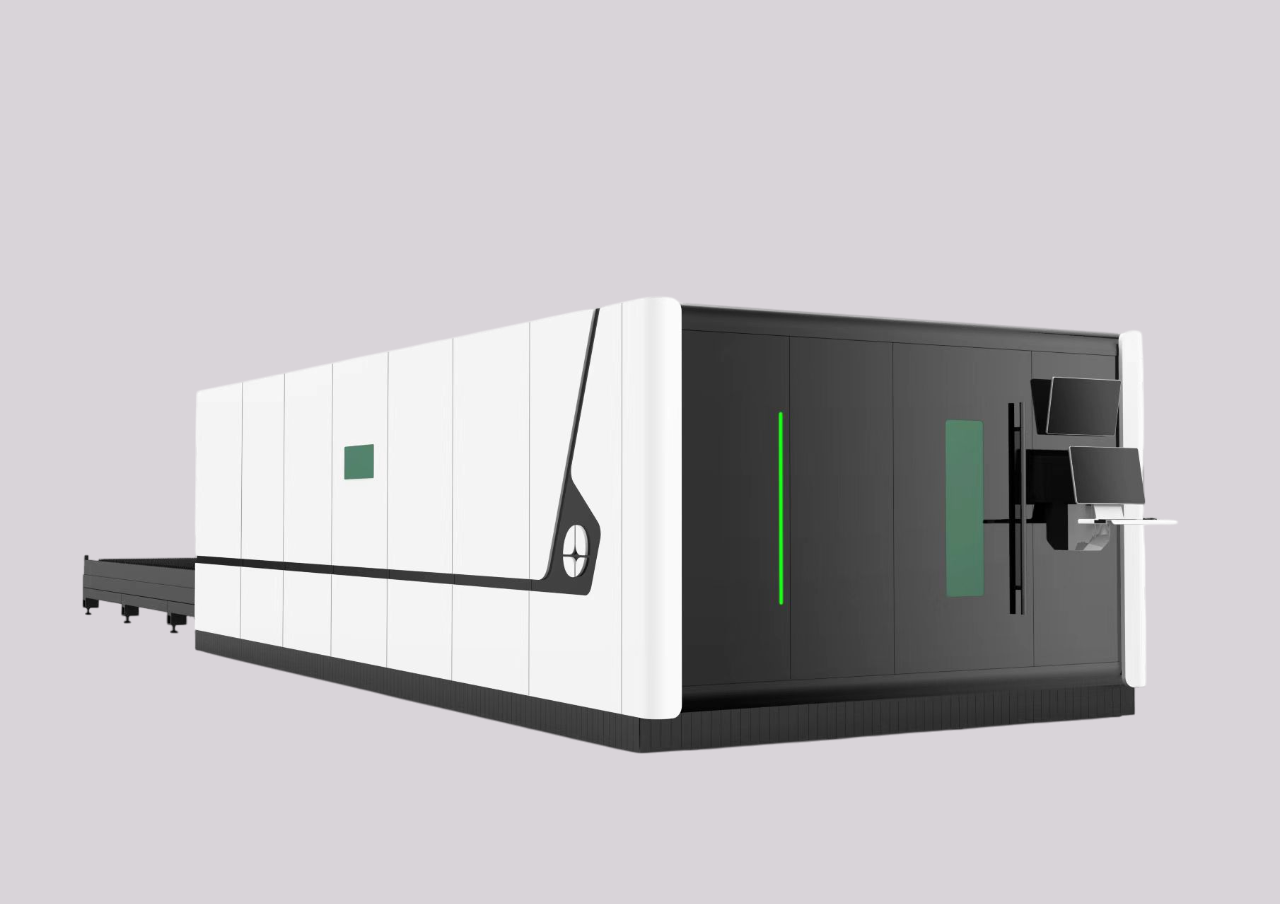

Станок для лазерной обработки листового металла PG 6020 Raycus-CE
Лазерный станок для обработки листового металла PG 6020 Raycus-CE профессиональной серии PG с усовершенствованной высокопрочной сварной станиной, автоматической сменой столов и мощностью лазерного источника до 20 кВт позволяет обрабатывать большие листы массой до 3840 кг.
Лазерная головка благодаря инновационным технологиям обладает высокой производительностью; интеллектуальная функция контроля процесса резки в режиме реального времени с автоматическим процессом повторной резки при обнаружении оборотного шлака и несквозной перфорации; защита от столкновений; система принудительного охлаждения.
Характеристики
|
Лазерный источник |
|
|
Тип лазера |
иттербиевый волоконный |
|
Передача луча |
через оптоволокно |
|
Режимы излучения/реза |
импульсный, непрерывный |
|
Длина волны лазерного излучения, Нм |
1080 |
|
Ресурс работы лазерного источника |
100 000 часов |
|
Система движения и позиционирования |
|
|
Ход по оси Х, мм |
6050 |
|
Ход по оси Y, мм |
2030 |
|
Точность позиционирования по координате X / Y, мм |
± 0,03 |
|
Точность репозиционирования оси X / Y, мм |
± 0,02 |
|
Максимальное ускорение |
1.5G |
|
Максимальная нагрузка на рабочую платформу |
3840кг |
|
X-ось мощность двигателя, кВт |
1.3 кВт; INOVANCE |
|
Y-ось мощность двигатель, кВт |
2.9 кВт*2; INOVANCE |
|
Z-ось мощность двигатель, кВт |
0.75 кВт; INOVANCE |
|
X-ось ширина направляющей, мм |
25 мм |
|
Y-ось ширина направляющей, мм |
30 мм |
|
Z-ось ширина направляющей, мм |
20 мм |
|
Система поддержания фокуса |
Автоматический фокус |
|
Мощность источника RAYCUS-CE |
12-20кВт |
|
Скорость холостого хода |
120м/мин |
|
Скорость резки |
70м/мин |
|
Время смены рабочего стола |
18-30 сек |
|
Основные параметры подключения |
|
|
Напряжение питания |
380 В ± 5 %; 50Гц; 3 - фазы |
|
Габаритные размеры, мм |
14580*3430*2350 |
|
Масса станка, кг |
13500 кг |
|
Режим работы |
24/7 |
|
Полная мощность |
107.5 кВт |
Комплект поставки
|
Станок лазерной резки листового металла PG6020 |
|
Высокопрочная сварная станина |
|
Лазерная голова BOCI BLT662H |
|
Лазерный источник Raycus-CE |
|
Вентилятор 5.5квт (система дымоудаления), гибкий воздуховод |
|
Монитор |
|
Пульт дистанционного управления |
|
Оптоволоконный кабель |
|
Автоматическая регулировка газов (О2) |
|
Автоматическая смазка |
|
Функция аварийного сигнала низкого давления |
|
Модуль безопасности |
|
WI-FI контроль, удаленное устранение неисправностей |
|
Серводвигатель INOVANCE (КНР) |
|
Редукторы KOFON (КНР) |
|
Электронные компоненты SCHNEIDER (Франция) |
|
Программное обеспечение CYPCUT (Система FSCUT8000) |
|
Подшипники NSK (КНР) |
|
Пневматические компоненты SMC (Япония) |
|
Руководство по эксплуатации на русском языке |
|
Направляющие HIWIN (Тайвань) |
|
Рейка YYC (Тайвань) |
|
Чиллер |
